セットアップ

１．ダウンロードと解凍
　製作者である泉氏のホームページhttp://www.nirim.go.jp/~izumi/　もしくは的場研ファイルサーバー\\laoh\public\labox\rietan2000\にあるrietan2000.lzhというファイルを自分のＰＣにダウンロードして展開する。

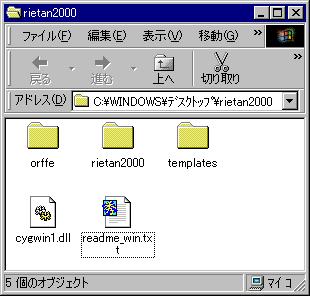

　例えば、デスクトップで展開すると、

このように展開される。
フォルダ　rietan2000　←RIETAN2000の本体やspgraなど重要なファイルが収納されている
フォルダ　templates　　←各種サンプルファイルがある
フォルダ　orffe　　　　　←原子間距離を計算するプログラム
　　　　　　　　　RIETANの出力ファイル○○.xyzファイルを入力ファイルとして使用
ファイル　cygwin1.dll　　←RIETAN2000にとって重要なDLLファイル
ファイル　readme_win.txt　　←Read　Me　ファイル。最低限、これは読むべし


２．移動と実行ファイルの作成
　RIETAN2000の実行には、専用のbatファイルと設定ファイルinsファイルが必要。
実行ファイルは、フォルダ　rietan2000の中に　tl_riet.bat　というファイルが用意されているので、それを修正・変更して作成する。
但し、batファイルを作成する知識がない場合や、ちょっと動かしてみよう！という人のためにサンプルを用意してある。

　私が用意したサンプルファイルを使用する場合、展開した全ファイルをCドライブの一番下（root）に移動すれば動きます。
　日本語化batファイル　22122.bat

　また私が使用した設定ファイル.insをサンプルとしてここにおいておく。参考にしてもらえれば幸いである。
実際に動かす場合には、
　Ａ：　各ファイルともファイル名を　22122　に変更する　　もしくは、
　Ｂ：　実行ファイルの　SET　SAMPLE＝　22122　を　SET　SAMPLE＝　xsim　などと書き直す
必要がある。
　シミュレーション　Xsim.ins
　リートベルト解析　Xriet.ins
　リートベルト解析に使用したデータファイル　Xriet.int

３．とりあえず　実行

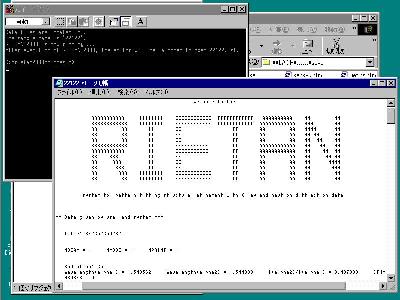

　実行して成功すると、次のような状況になっているはず。
　
　ノートパッドなどのエディターに計算結果である　22122.lst　ファイルが表示されている。
一般的なエラーなどもここに表示されるので、おかしいな？と思ったらチェック。
　DOS窓が一つ現れているが、致命的なエラーなどはここに表示される。
計算が終わったら、このＤＯＳ窓は消してしまってＯＫ。

　出力はいくつかのファイルが出力されるが、その中で重要なものを紹介すると、
○○.lst　で計算過程と結果を
○○.pat　でグラフ表示用データを　表示する。
　また、Ｒｉｅｔｖｅｌｄ解析では、さらに
○○.xyzファイルは結晶構造描画ソフト　ATOMS　にそのまま使える
○○.mem　○○.hkl　なども生成される。

４．自分のデータで解析
　RIETAN2000では、○○.insファイルで格子定数や空間群など各種データを入力し、○○.batファイルを作成し実行することでプログラムが実行される。Rietveld解析には更に実験データファイル○○.intが必要。
　insファイルやbatファイル、intファイルは同じファイル名にすること。

　intファイルは実験データファイルであるが、サンプルファイルからもわかるように、基本的に
　［2θ]　　［強度］
　　10.0　　135.0
　　10.5　　132.0
のような形式のファイルを用いる。

　実行ファイルとして○○.batが必要となるが、その日本語化サンプルファイルをしたものを以下に示しておく。ファイルの中身は単なるMS-DOSのbatファイルなので、基本的に「DOSプロンプトで使用する環境変数」を設定している行は「SET」で始まり、コメント文（無視される文）は「REM」で表記されている。

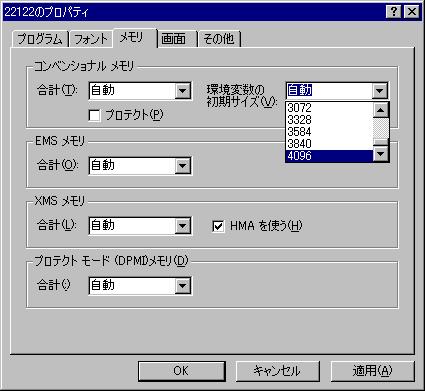

　実行ファイルの○○.batファイルを自作するときには、右クリックからそのbatファイルのプロパティを開いて「メモリ」タグの「環境変数の初期値(V)」の値を「自動」から「4096」などの大きな値に設定する必要がある。
　　　　　　　　　　

　エディターをWindowsのProgram Filesにあるエディターに指定する場合、例えば"c:\program files\hidemaru\hidemaru.exe"のようにダブルコーテーション（"　"）で括る必要がある。これはMS-DOSが文字列中の半角スペースで、文字列の終わりと勘違いしないようにするための対策である。

サンプルファイル　22122.batの内容と解説

　太字の部分は、各自の環境に応じて変更の必要あり。

ECHO OFF
CLS
REM 'LOCINS=.' の指定は.insファイルと.batファイルが同じフォルダにある場合はこのままでＯＫ
REM 　異なる場合は、絶対パス（例：d:\rietan2000\）で指定する
SET LOCINS=.
ECHO Data files are located in %LOCINC%.　←このECHO文が表示されます
REM ファイル名の指定. File name = (sample name).*, where '*' denotes extensions.
SET SAMPLE=　22122　　←自分の設定ファイル名（○○.ins）に変更する
ECHO The sample name is '%SAMPLE%'.
REM 下のSET行にrietan2000.exe のある場所を絶対パスで指定する
SET RIETAN=ｃ:\rietan2000\rietan2000\　←この設定は各自の環境に応じて変更してください
REM データベースファイル（asfdc, spgri, spgra）のある場所を絶対パスで指定する
SET DATABASE=ｃ:\rietan2000\rietan2000\　←LZHを展開したフォルダのrietan2000の中にあります
REM 編集に使用するエディタ（ワープロソフト）の指定（秀丸・メモ帳を推奨）
SET EDITOR=c:\windows\notepad.exe　　←とりあえずノートパッドを指定してます
rem SET EDITOR="C:\Program Files\HIDEMARU\HIDEMARU.EXE"　←REM文にしてますが、Program Filesの中を指定するときには、このように"　"でくくります
CHDIR %LOCINS%
ECHO RIETAN-2000 is now running ...
ECHO After execution of RIETAN-2000, the editor will be launched to open %SAMPLE%.lst.
REM 入力ファイル形式
REM *.ins: 一般的な形式 (一行「半角英数80文字まで」なので注意).
REM *.int: Ｘ線・中性子の回折データ
REM *.int: バックグラウンドの強度（insファイルで指定した場合）
REM *.ffe: Input data created by ORFFE for imposing constraints on interatomic distances and/or bond angles.
REM *.fba: Data created by MEED for MEM-based whole-pattern fitting.
REM *.ffi: Initial integrated intensities for Le Bail refinement.
REM 出力ファイル形式
REM *.pat: シミュレーション結果や解析のプロット用のデータ形式
REM *.hkl: Data for Fourier/D synthesis by FOUSYN.
REM *.xyz: Data for calculating interatomic distances and bond angles by ORFFE.
REM *.mem: Data for MEM analysis by MEED.　←電子の存在密度とかを計算するプログラム
REM *.ffo: Integrated intensities resulting from Le Bail refinement.　←サンプルの空間群が不明のときに使用するLeBail法（サンプルの空間群を必要としない解析法）の出力ファイル
REM *.lst: 一般的な形式
%RIETAN%\rietan2000 %SAMPLE%.ins %SAMPLE%.int %SAMPLE%.bkg %SAMPLE%.pat %SAMPLE%.hkl %SAMPLE%.xyz %SAMPLE%.mem %SAMPLE%.ffe %SAMPLE%.fba %SAMPLE%.ffi %SAMPLE%.ffo > %SAMPLE%.lst　←この長い文でlstファイルに出力するデータを列挙している
%EDITOR% %SAMPLE%.lst　←指定したエディターにlstファイルを表示させている
REM When closeing %SAMPLE%.lst in the editor, the command prompt window will also be closed.
